| Lifting capacity | Span | Lifting height | Rail width | Basic size | Hook limit size | Pulling force | crane wheel pressure | Total weight | |||||||||

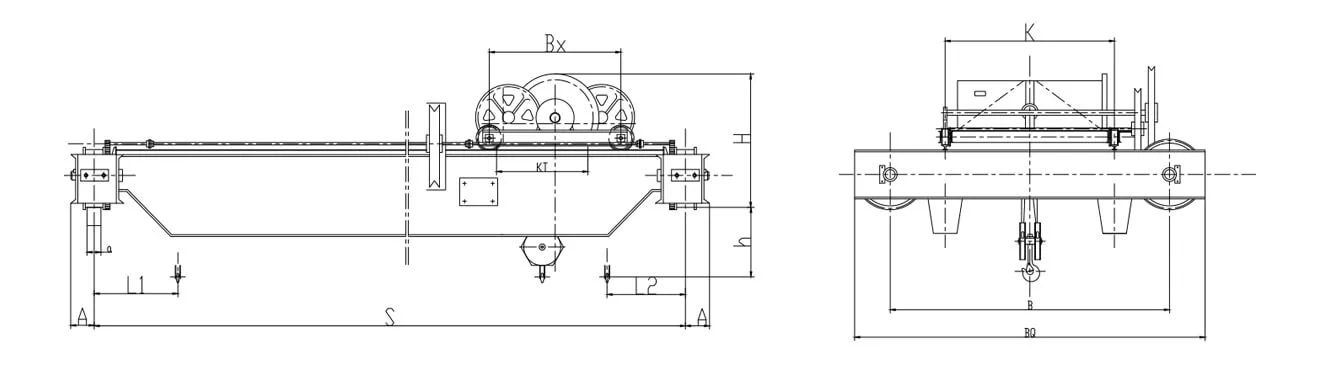

| B | B0 | H | A | BX | K | h | L1 | L2 | lifting | trolley | crane | ||||||
| ≤ | |||||||||||||||||
| T | mm | m | mm | mm | kg | kn | T | ||||||||||
| 5 | 10 | 1-16 | 40/50 | 2200 | 2800 | 1100 | 160 | 1300 | 1300 | 680 | 980 | 1020 | 37 | 10 | 30 | 33.5 | 3.45 |
| 11 | 34.2 | 3.64 | |||||||||||||||
| 12 | 35.2 | 4.04 | |||||||||||||||
| 13 | 36.3 | 4.25 | |||||||||||||||
| 14 | 38.3 | 4.78 | |||||||||||||||
| 15 | 38.6 | 5.00 | |||||||||||||||
| 16 | 40.1 | 5.64 | |||||||||||||||
| 17 | 41.0 | 5.89 | |||||||||||||||
| 10 | 10 | 60/70 | 53 | 16 | 35 | 56.7 | 3.79 | ||||||||||
| 11 | 57.6 | 4.00 | |||||||||||||||
| 12 | 57.9 | 4.6 | |||||||||||||||
| 13 | 59.7 | 4.6 | |||||||||||||||
| 14 | 60.7 | 4.85 | |||||||||||||||
| 15 | 62.3 | 5.3 | |||||||||||||||
| 16 | 63.1 | 5.57 | |||||||||||||||
| 17 | 65 | 6.25 | |||||||||||||||
| 16 | 10 | 60/70 | 2600 | 3200 | 1250 | 170 | 1500 | 1600 | 800 | 1000 | 1260 | 58 | 25 | 25 | 65.9 | 6.54 | |
| 11 | 88 | 5.12 | |||||||||||||||
| 12 | 89 | 5.48 | |||||||||||||||
| 13 | 91.2 | 5.98 | |||||||||||||||
| 14 | 93.4 | 6.28 | |||||||||||||||
| 15 | 96.2 | 7.21 | |||||||||||||||
| 16 | 97.6 | 7.56 | |||||||||||||||
| 17 | 99.6 | 8.21 | |||||||||||||||
| 20 | 10 | 60/70 | 64 | 29 | 30 | 103 | 5.45 | ||||||||||
| 11 | 111.3 | 5.75 | |||||||||||||||
| 12 | 113.4 | 6.3 | |||||||||||||||
| 13 | 115.2 | 6.63 | |||||||||||||||
| 14 | 117.8 | 7.47 | |||||||||||||||
| 15 | 119.4 | 7.85 | |||||||||||||||
| 16 | 122.3 | 8.74 | |||||||||||||||
| 17 | 124.3 | 9.55 | |||||||||||||||
